多控开关接线盒里有多根电线,如何区分每根电线?如何正确接线?

来源:中海建林装饰 | 浏览数:1607次 | 更新时间:2020-10-07 10:02

双控和多控开关的施工,分为布线和安装两个阶段。但是这两个阶段并不是连续进行的——在装修初期,开关的布线就已经完成。可是要一直等到装修收尾的阶段,才可以安装开关。

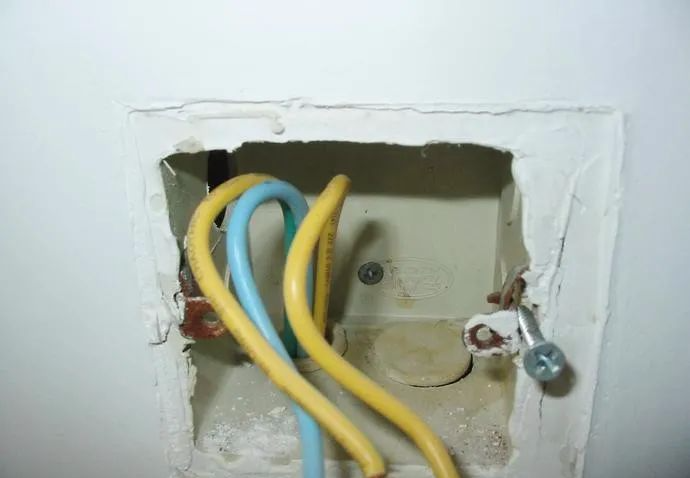

于是问题就来了:双控、多控开关的接线盒里有很多根线,等到装开关的时候已经忘了每根线的连接位置,应该怎么办呢?中海建林装饰给大家科普一下!


当然了,最标准的办法是布线阶段就在每一根电线上做好标记——倘若没有标记好,我们还可以利用以下两种方法接线。

方法1.电笔测试

合闸后,利用电笔在各个接线盒里进行测试。测试完毕后,可以找到其中一根(只有一根)电线可以点亮电笔,这根线就是火线。

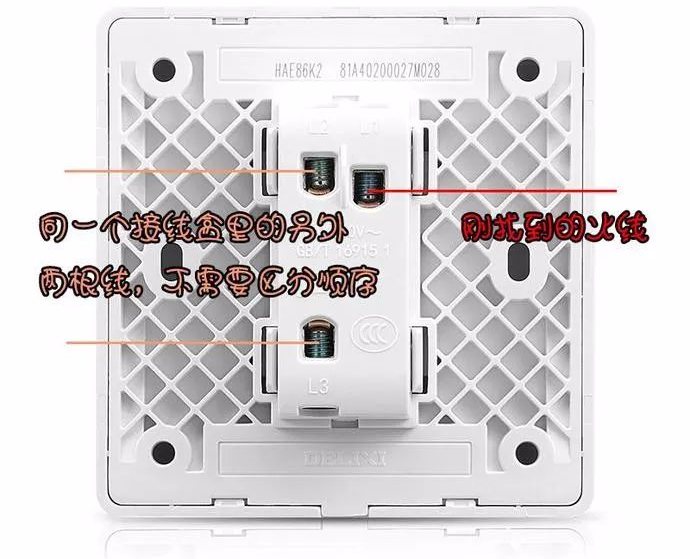

于是,拿一个双控开关,在这个接线盒内(以下简称A盒)接好线,接线方法如下(接线时记得断开电闸,以下提到的接线都要注意)▼(不用区分顺序的意思是:甲线接在L1接线柱上,乙线接在L2接线柱上;或者甲线接在L2接线柱上,乙线接在L1接线柱上,都行!下同)


合闸,再继续测:到其它接线盒里继续测量,又能找到一根能够点亮电笔的线(这根电线所在的接线盒称为B盒),标记下来;拨动刚接好的那个开关,在B盒里再测,能够找到又换了一根能够点亮电笔的线,也标记下来。

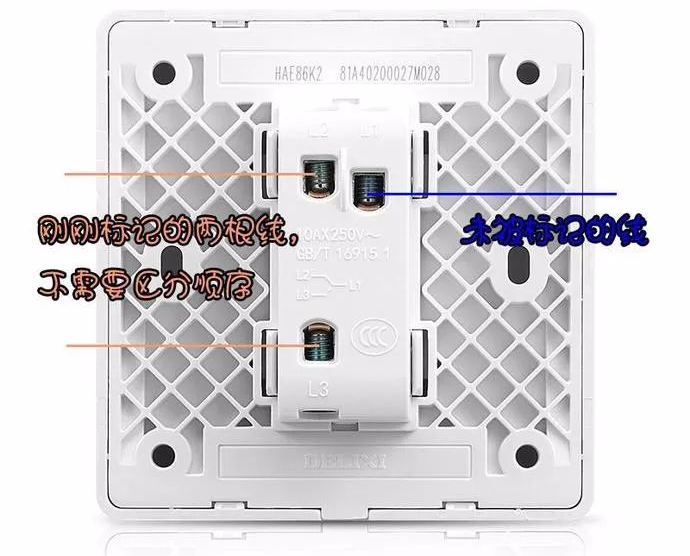

如果是双控开关的话,B盒里面会有三根线,剩下拿一根没有被标记的,就是零线。我们现在就可以接线了

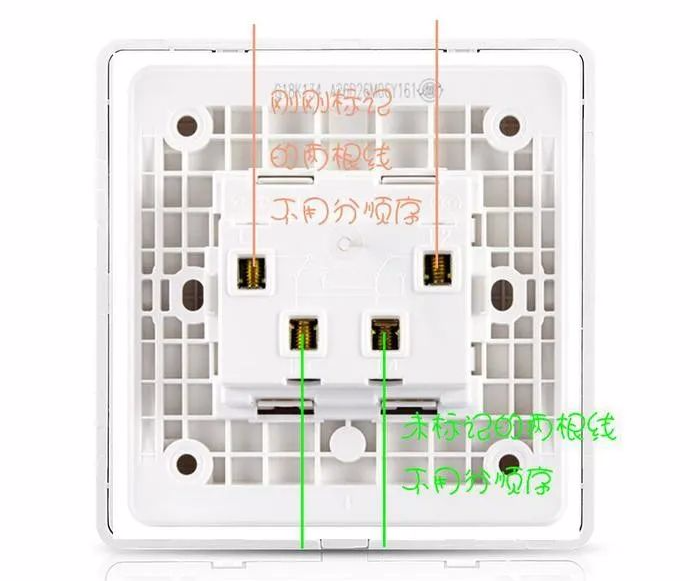

如果是多控开关的话,B盒里会有四根线,两根被标记的线,两个未被标记的线,接线方法如下

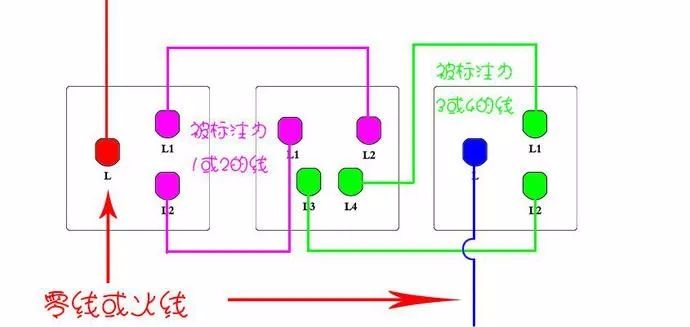

接好线以后,再在下一个接线盒里重复测量,直到把所有开关都接好。

方法2.万用表测试

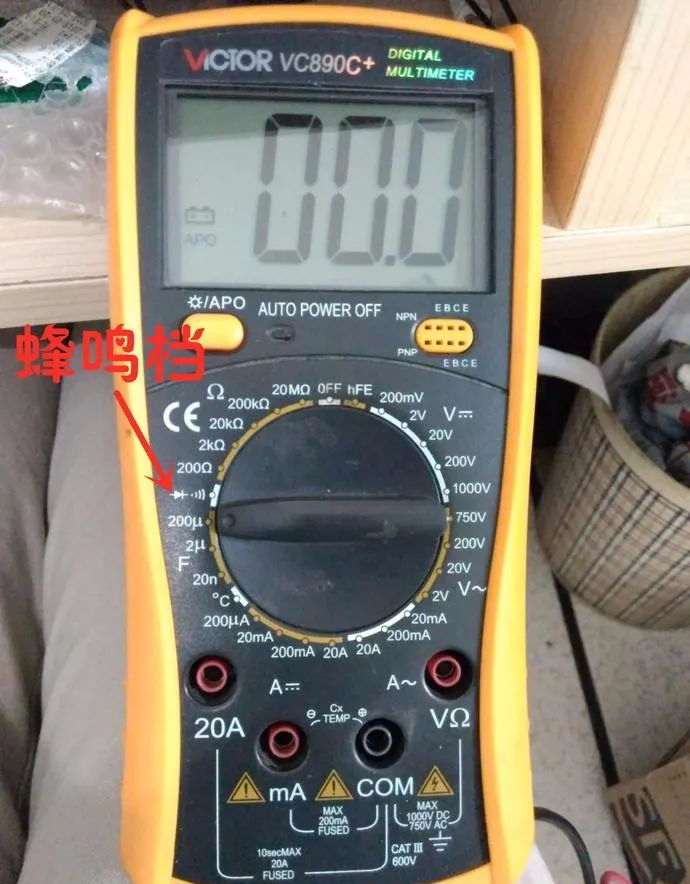

比上面那个更简单的方法,是利用万用表测试。把万用表调整到蜂鸣档,红色表笔接触任意一根电线接头,不要动。拿着黑色表笔逐个接触其它接线盒内的电线接头(如果表笔长度不够,可以再拿一根电线接在黑色表笔上,用电线的另一端代替黑色表笔),直到万用表发出蜂鸣声,对这两个接头进行标注——它们两个接头是同一根电线。


标注方法建议:可以用彩色的电工胶布,每一根电线都用相同的颜色,不同电线用不同颜色;也可以在线头上包胶布,并在胶布上写数字,数字一样的两根线头是同一根电线。


如果黑色表笔接触任何一根电线,万用表都不发出蜂鸣声,则这根线是火线或者零线(没必要知道它具体是火线还是零线)。之后就可以进行接线啦!

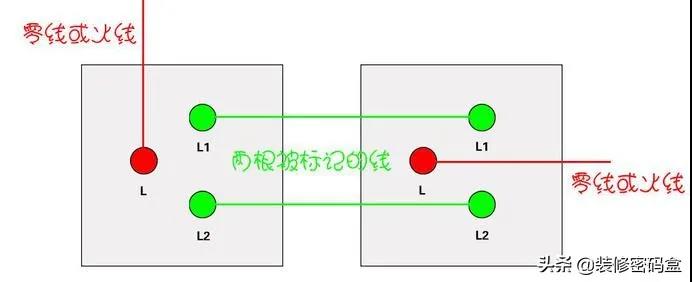

双控开关的接线方法如下
